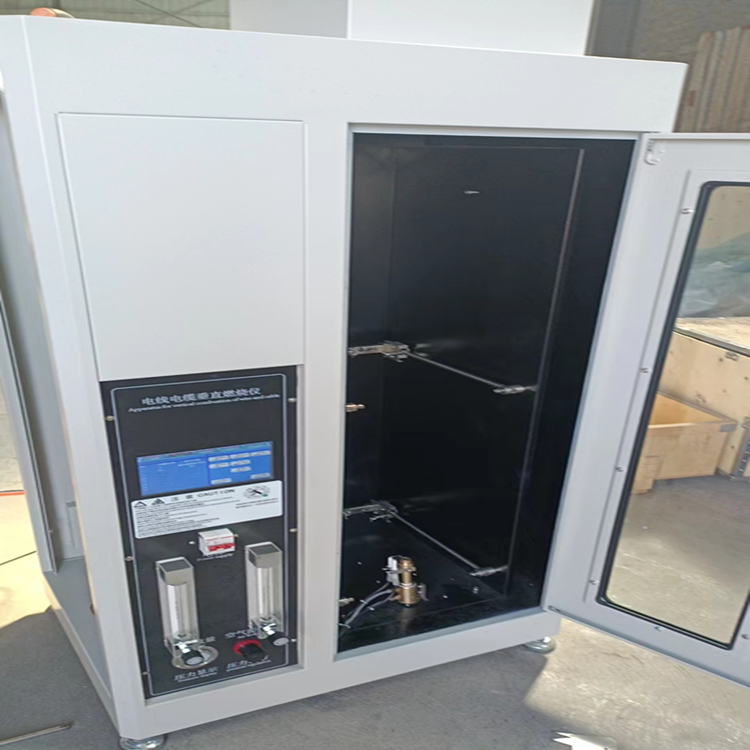

单根电线电缆垂直燃烧试验仪是用于评估电线电缆在特定条件下燃烧性能的专用设备。以下是对该仪器的详细介绍：

　一、主要用途

　单根电线电缆垂直燃烧试验仪主要用于在规定火焰条件下，对单根绝缘电线或电缆进行燃烧试验，以评估其阻燃性能是否达到相关标准。通过模拟电线电缆在垂直安装状态下受到外部火源作用时的燃烧行为，该设备能够帮助判断电线电缆的阻燃性能。

　二、工作原理

　试验仪的工作原理是通过在垂直安装的电线电缆上施加火源，观察其燃烧过程，并记录燃烧时间、燃烧长度等参数。这些参数能够反映电线电缆的阻燃性能，为电线电缆的生产、应用和改进提供有力支持。

　三、技术指标

　金属罩尺寸：宽（1200±25）mm，高（300±25）mm，深（450±25）mm。

　燃烧气体：纯度超过95%的丙烷。

　试验电线电缆长度：（600±25）mm。

　四、设备组成

　单根电线电缆垂直燃烧试验仪主要由燃烧室、燃烧器、试件夹具、火焰高度量规、计时器和供气系统等部分组成。

　燃烧室：用于放置电线电缆样本的空间。

　燃烧器：用于产生标准火焰，通常采用纯度超过95%的丙烷作为燃烧气体。

　试件夹具：用于固定电线电缆样本，确保其在测试过程中保持垂直状态。

　火焰高度量规：用于调整火焰的高度，以满足不同测试标准的要求。

　计时器：用于记录测试过程中的时间参数，如燃烧时间、持焰时间等。

　供气系统：提供燃烧所需的燃气。

　五、操作步骤

　将仪器安放在合适的地方，确保标准通风柜后上部排气系统能够顺利将有害气体排出室外。

　接通空气压缩机气源、液化气或丙烷气源，并装好连接导线，接通220V电源。

　检查火焰强度，调整燃气与空气比例，使火焰达到标准要求。

　将试验电线或电缆绑扎在燃烧箱中心支架上，调整燃气喷灯位置，根据标准要求设置试验时间。

　启动试验，观察并记录燃烧过程中的各项参数。

　试验结束后，开启排风扇开关将有害气体抽尽排除室外。

　六、试验结果分析

　试样进行单根垂直燃烧试验主要存在三种情况：

　撤去火源后，火焰立即熄灭，火焰灼烧部位即为炭化距离，此时炭化点距上支架下缘的距离远大于50mm。

　撤去火源后，火焰未熄灭，火焰向上蔓延的过程中，逐步自行熄灭，最终炭化点距上支架下缘的距离仍大于50mm。

　撤去火源后，火焰未熄灭，火焰持续蔓延至上支架固定点，炭化高度超出要求的总蔓延距离。

　其中，前两种情况下的试样均符合推荐要求，第三种情况下的试样不符合要求，实际阻燃能力为1>2>3。

　七、适用标准

　单根电线电缆垂直燃烧试验仪适用的标准主要包括：

　GB/T 18380.11-2022：单根绝缘电线电缆火焰垂直蔓延试验试验装置。

　GB/T 18380.13-2022：电缆和光缆在火焰条件下的燃烧试验第13部分：单根绝缘电线电缆火焰垂直蔓延试验测定燃烧的滴落（物）/微粒的试验方法。

　八、应用领域

　电线电缆垂直燃烧测试仪在多个领域都有广泛应用，包括建筑、电子电气、汽车与航空等。在建筑行业中，电线电缆必须符合防火标准，以确保在火灾情况下不会加剧火势蔓延。此外，在汽车与航空领域，测试仪也发挥着重要作用，确保车辆和飞机中的电缆在火灾情况下的安全性能。

　九、维护与保养

　为了确保电线电缆垂直燃烧测试仪的准确性和可靠性，操作人员需要定期对测试仪进行维护和保养。这包括检查测试仪的各个部件是否完好，如燃烧器、试件夹具、火焰高度量规等。如有损坏或磨损，应及时更换或维修。同时，还需要检查供气系统是否正常工作，确保燃气压力和流量稳定。

　综上所述，单根电线电缆垂直燃烧试验仪是电线电缆行业中重要的阻燃性能评估设备，具有广泛的应用前景。
